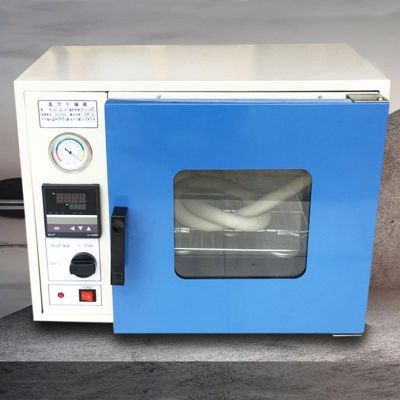

真空干燥箱是专门为干燥易分解和氧化的热敏物质而设计的。根据工作室的几何形状,真空干燥炉可分为立方体和圆柱体。真空干燥箱的最终压力通常为-0.1MPa。常用真空干燥炉的指示和测量范围通常为(-0.1~0)MPa。每0.02MPa为一条标有数字的刻度线。真空干燥箱的最高工作温度分为150℃、200℃和250℃。
对于具有不同最高工作温度的真空干燥炉,温度均匀性的技术要求不同。对于最高工作温度小于或等于200℃的真空干燥箱,温度均匀性应小于或等于2℃;对于最高工作温度大于200℃的真空干燥箱,温度均匀性应小于或等于3℃。对于不同最高工作温度的真空干燥箱,温度波动的技术要求如下:如果最高工作温度小于或等于200℃,温度波动应小于或等于1℃;如果最高工作温度超过200°C,温度波动的极值应为±1°C。真空干燥箱配备的真空计一般为2.5,每个测试点的真空计最大允许误差为±2.5%FS。
需要注意的是,上述指标是国家标准中提到的真空干燥箱的生产要求,但在实际测量工作中,真空干燥箱是经过校准的。因此,上述指标仅供校准时参考。
一般真空干燥炉的工作空间体积小于0.4 m3。因此,通常选择工作空间的中间层作为测试平面。中间层是通过工作室几何中心与底部平行的校准工作面,测试点与工作室内壁之间的距离不小于每边长度的1/10。如果真空干燥炉的工作空间体积大于0.4m3,则测试点的数量可以适当增加到9个或更多。
根据上述方法,设置温度传感器。当温度稳定时,记录校准真空干燥箱和标准的温度指示。然后,根据校准规范中的计算方法计算相应的温度偏差、不确定度、温度均匀性和波动。
